RegConfigViz 寄存器可视化编辑工具

打开 RegConfigViz

在接触一个新的IC的时候，如果没有demo，需要根据数据手册逐个寄存器配置，一边比对，一边敲代码不太优雅和直观，于是弄了这个支线项目。通过可视化的方式编辑寄存器各个位的值，可以根据需要生成代码，使得配置工作更加直观高效。

💡 目前支持8bit类型的寄存器，后续会支持32bit的版本

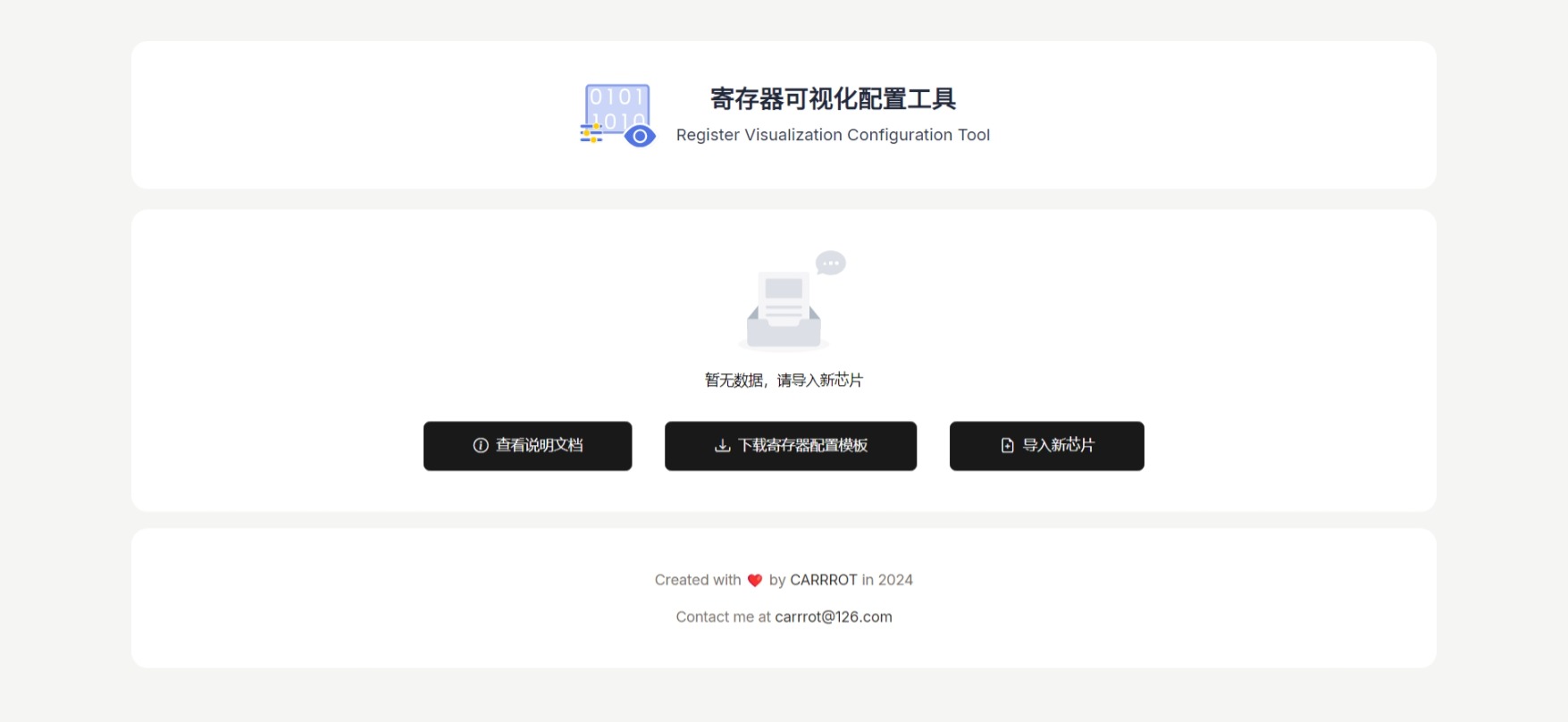

打开工具后可以看到如上页面，需要点击「导入新芯片」导入数据手册才能使用。

寄存器配置文件说明

数据手册的格式如下，是一个JSON文件。

总体是一个数组，里面的对象是每个寄存器。

name：寄存器名称，建议用英文；
description：寄存器描述，详细描述这个寄存器的功能；
address：寄存器地址，字符串格式，支持0xFF，0b00001111等表述方式；
resetValue：默认值，同样支持上述写法。
bits：各个位的定义，数组结构。从高位开始写（也就是说寄存器的高位对应于这里数组的低位），具体的组成结合具体的例子描述。
- isDummy：表示这一个/几个位有无定义，无定义/占位的设置成true，否则设置成false
- width：位宽，表示这个对象描述几个位，比如下面的例子中，前4个位没有定义，就设置了width为4的isDummy，注意总的width保持为8，以防止出现错乱
- name：该位的功能名称
- description：功能的描述，十分建议把该位不同的数值定义的功能也填进去。这样在设置的时候就不用翻datasheet了。可以用\n进行换行，增强可读性。

如果数据手册里的寄存器描述如下图：

那么它的配置文件如下：

[
  {
    "name": "REG1",
    "description": "这是第一个寄存器",
    "address": "0x01",
    "resetValue": "0x11",
    "bits": [
      {
        "isDummy": true,
        "width": 4
      },
      {
        "isDummy": false,
        "name": "ADC",
        "description": "ADC 转换模式 \n 0: 连续转换。\n 1: 单次转换。",
        "width": 1
      },
      {
        "isDummy": false,
        "name": "OSR",
        "description": "0:Fmodclk/4096 \n 1:Fmodclk/2048 \n 2:Fmodclk/1024 \n 3:Fmodclk/512 \n 4:Fmodclk/256 \n 5:Fmodclk/128 \n 6:Fmodclk/64 \n 7:Fmodclk/32",
        "width": 3
      }
    ]
  },
  {
    "name": "REG2",
    "description": "这是第2个寄存器",
    "address": "0x02",
    "resetValue": "0xAA",
    "bits": [
      {
        "isDummy": true,
        "width": 1
      },
      {
        "isDummy": false,
        "name": "CURRENT",
        "description": "设置电流大小 \n 0: 5nA\n 1: 10nA\n 2: 25nA\n 3: 50nA\n 4: 100nA",
        "width": 3
      },
      {
        "isDummy": false,
        "name": "THRESHOLD",
        "description": "设置阈值",
        "width": 4
      }
    ]
  }
]

❓ 可能有人会觉得生成这个配置文件太麻烦了，不够优雅。

🙋🏻 目前来说，确实不太优雅，但是可以用chatgpt、poe、豆包等AI工具，让它生成即可。参考话术：
【上传datasheet】

【复制JSON模板】

参考上述格式，根据PDF的内容，帮我生成XXXX的。

要求：高位在bits数组的前面
然后再人工核对！！！

具体使用

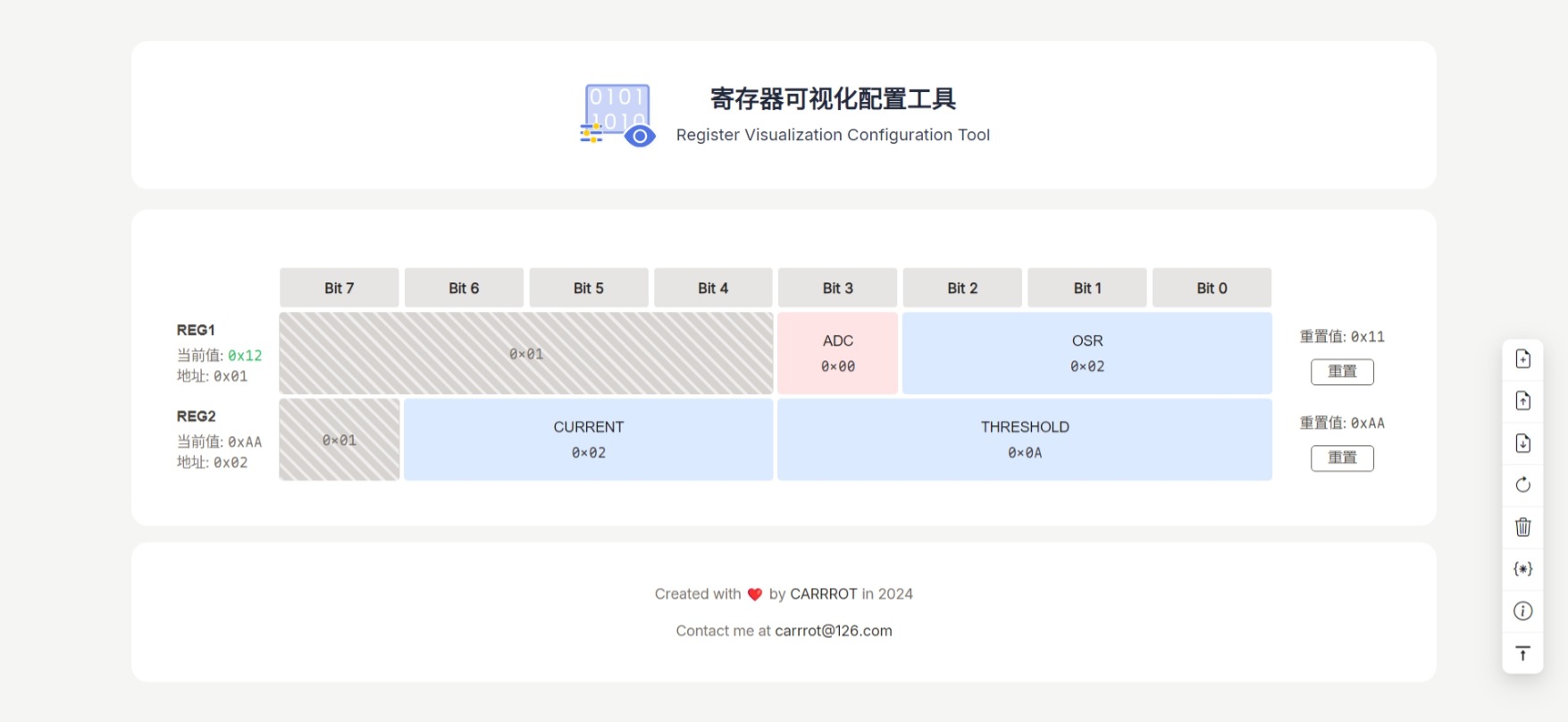

导入模板后会显示下列界面。

左侧分栏

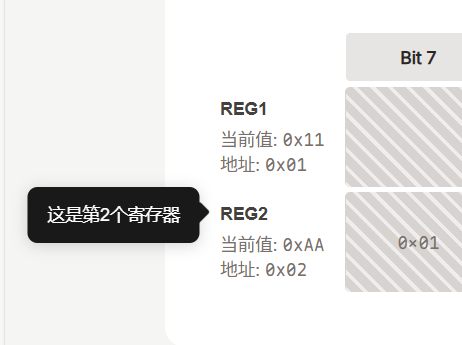

依次为「寄存器名称」、「当前值」、「寄存器地址」。鼠标放到寄存器名称上的时候能显示具体的描述。
双击「当前值」、「地址」可以复制当前的值。
当「当前值」与「复位值」不一致时，会以绿色高亮显示。

寄存器位

未定义的会显示成 N/A ，但同时也支持修改该位。
多位一起定义一个功能的时候，会使用蓝色背景。一位的会使用绿色/红色分别表示1和0。
单击一次会增加1。

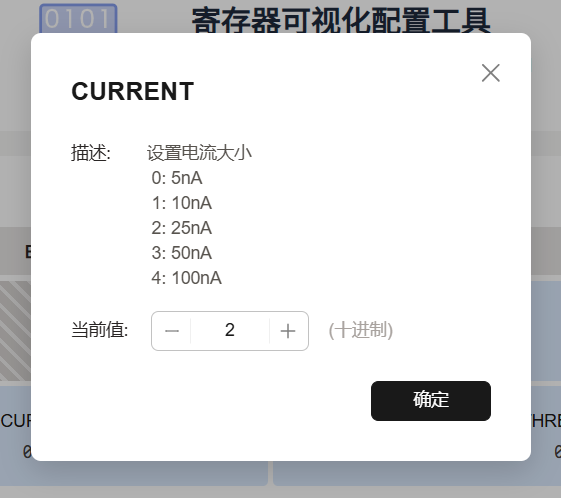

双击可以打开详情窗口，在该窗口会有详细的定义，并且可以通过输入的方式修改该值。
上述的修改都会保存到缓存中，即使刷新和关闭浏览器也不会丢失。

鼠标放到名称上也会显示详细的定义。

右侧分栏

显示复位值，以及复位该寄存器。双击可以复制复位值。

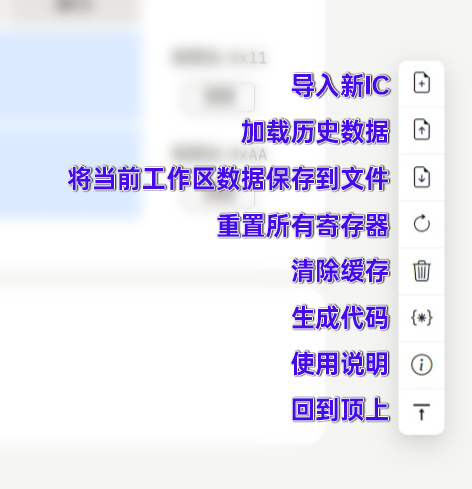

侧边栏

侧边栏按钮功能如上。

导入新IC：单击可以打开JSON模板文件，注意此操作会覆盖原有数据。
将当前工作区数据保存到文件：会把工作区的数据导出到文件，下载为JSON文件。该文件会包括修改后的寄存器值，并且会对数据进行HASH检验，一定程度上防止篡改。
加载历史数据：可以将上面下载的JSON文件导入到工作区，注意此操作会覆盖原有数据。
重置所有寄存器：将所有寄存器设置为reset value。
清除缓存：会把缓存清空，注意此操作不可逆。

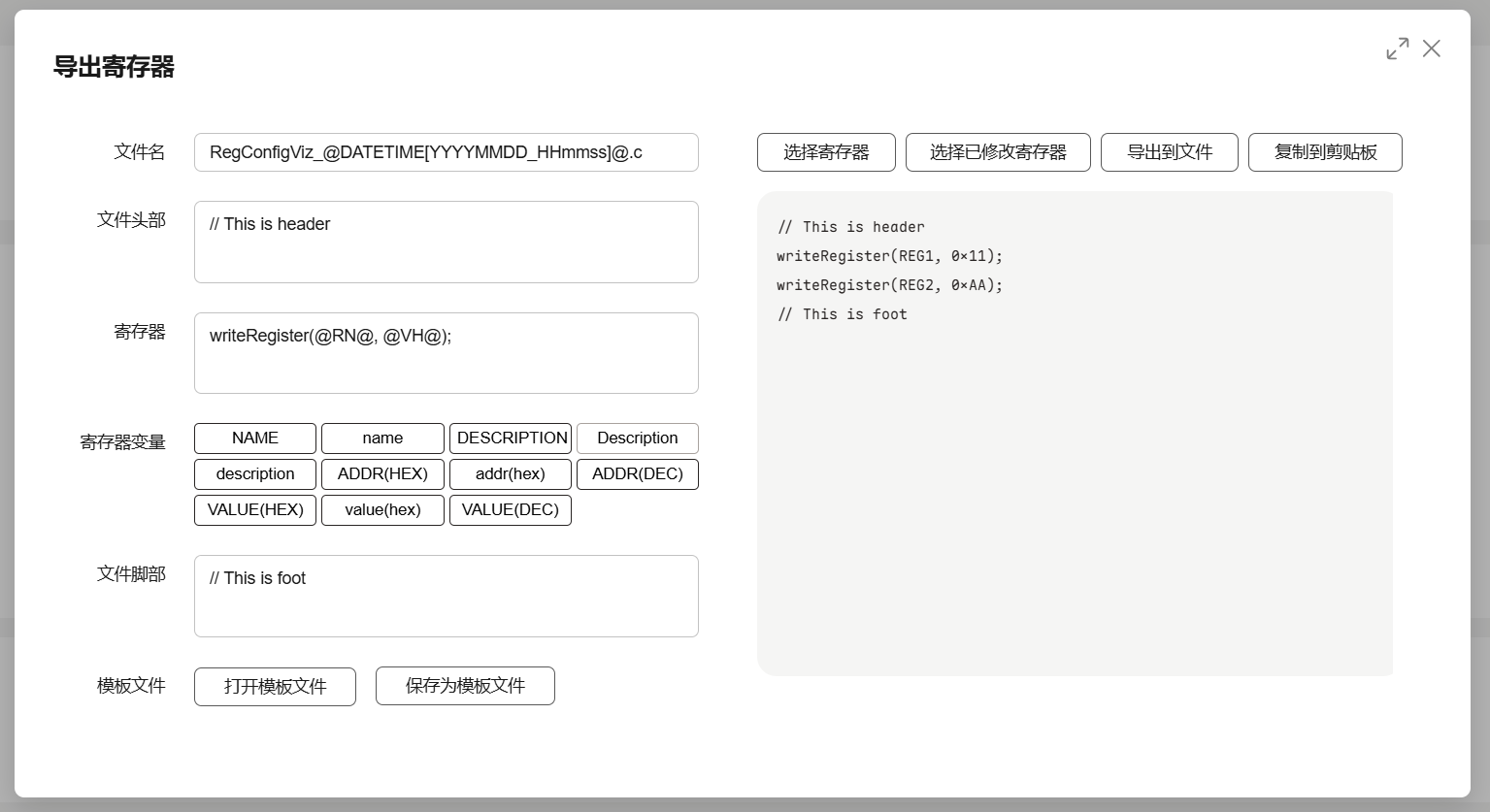

代码生成功能

把当前工作区的寄存器值导出为代码格式。
文件名中的@DATETIME[params]@是当前的时间变量，params对应于dayjs的format的参数，详情请查阅 Day.js文档。
寄存器中可以使用给出的变量，在生成的时候会自动替换成对应的值。该变量在头部和脚部中不生效。
对于当前的导出设置，可以把它保存为JSON模板文件，下次可以直接调用。
此部分不会保存到缓存当中，刷新后会丢失，请注意保存。
需要选择对应的寄存器才会生成代码，可以手动选择，也可选择与默认值不同的寄存器。
支持导出到文件或直接复制到剪贴板。

项目使用了 ZeoSeven™ Fonts 和字图 CDN CDN提供字体

此页面可能更新不及时，最新版请访问GitHub/Gitee仓库查阅
